MOVIMENTAZIONE · PREVALENZA · PROCESSO

Pompe centrifughe industriali: scegliere la macchina sul punto di lavoro.

La pompa corretta nasce dall'incontro tra portata, prevalenza, curva dell'impianto, NPSH, proprietà del fluido e materiali. Una guida alle configurazioni per acqua, industria, HVAC, chimica, alimentare e servizi di processo.

Trova aziende specializzateGuida alla scelta
✓ Monostadio e multistadio✓ Verticali e autoadescanti✓ Processo e servizi

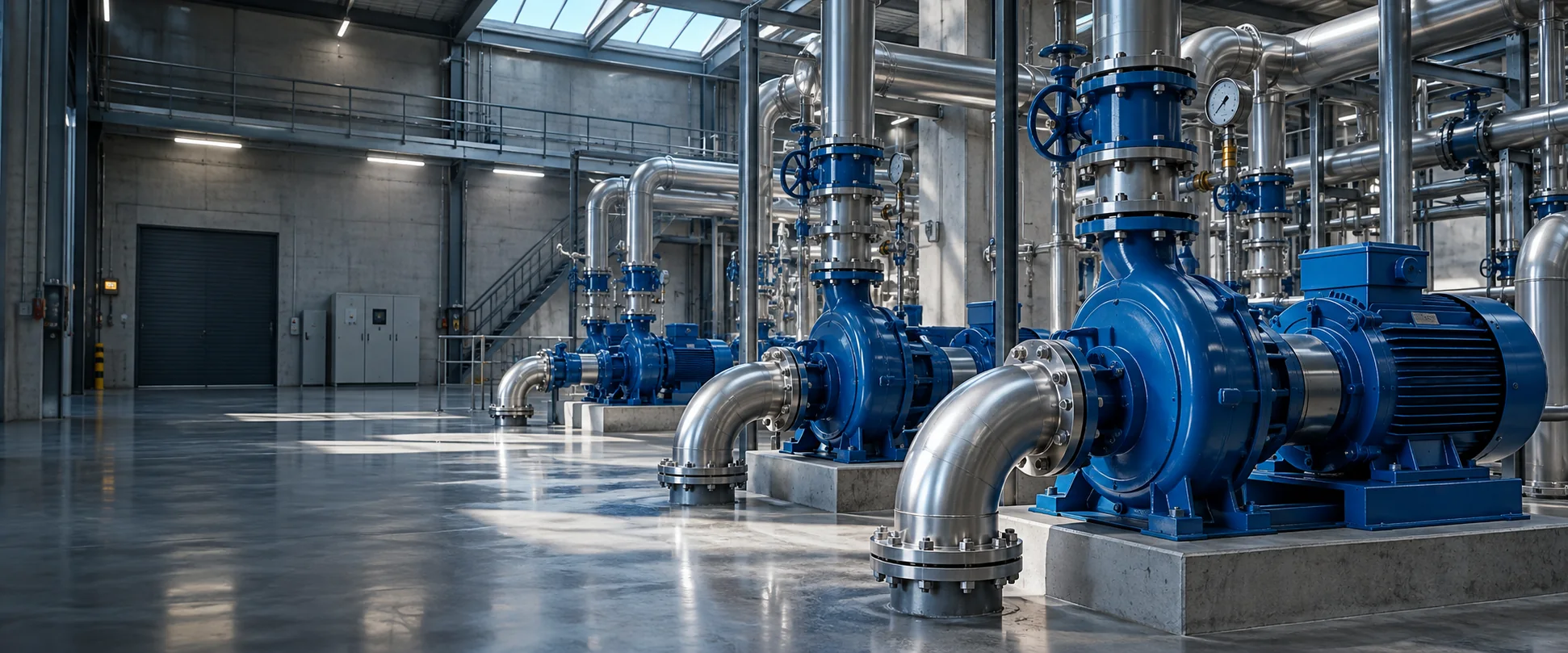

Sala pompe industriale con pompe centrifughe orizzontali e rete di processo
Portata, prevalenza e affidabilità sul punto di lavoro reale.
Q

Portata

Valore nominale, minimo, massimo e variazioni nel tempo.

H

Prevalenza

Dislivello statico e perdite di carico alla portata richiesta.

BEP

Rendimento

La vicinanza al punto ottimale riduce energia e sollecitazioni.

NPSH

Aspirazione

Il margine disponibile deve superare quello richiesto.

PRINCIPIO DI FUNZIONAMENTO

Dalla rotazione della girante alla pressione nel circuito.

Una pompa centrifuga è una macchina rotodinamica. Il liquido entra nella zona centrale della girante, viene accelerato dalle pale e raggiunge la periferia con maggiore energia. La voluta o il diffusore rallentano il flusso trasformando parte dell'energia cinetica in pressione.

La pompa non impone da sola una portata fissa: il valore reale dipende dall'intersezione fra la curva H-Q della macchina e la curva resistente dell'impianto. Scegliere soltanto diametro degli attacchi o potenza motore porta facilmente a errori.

1. Ingresso assiale2. Accelerazione in girante3. Conversione in pressione4. Mandata nel sistema

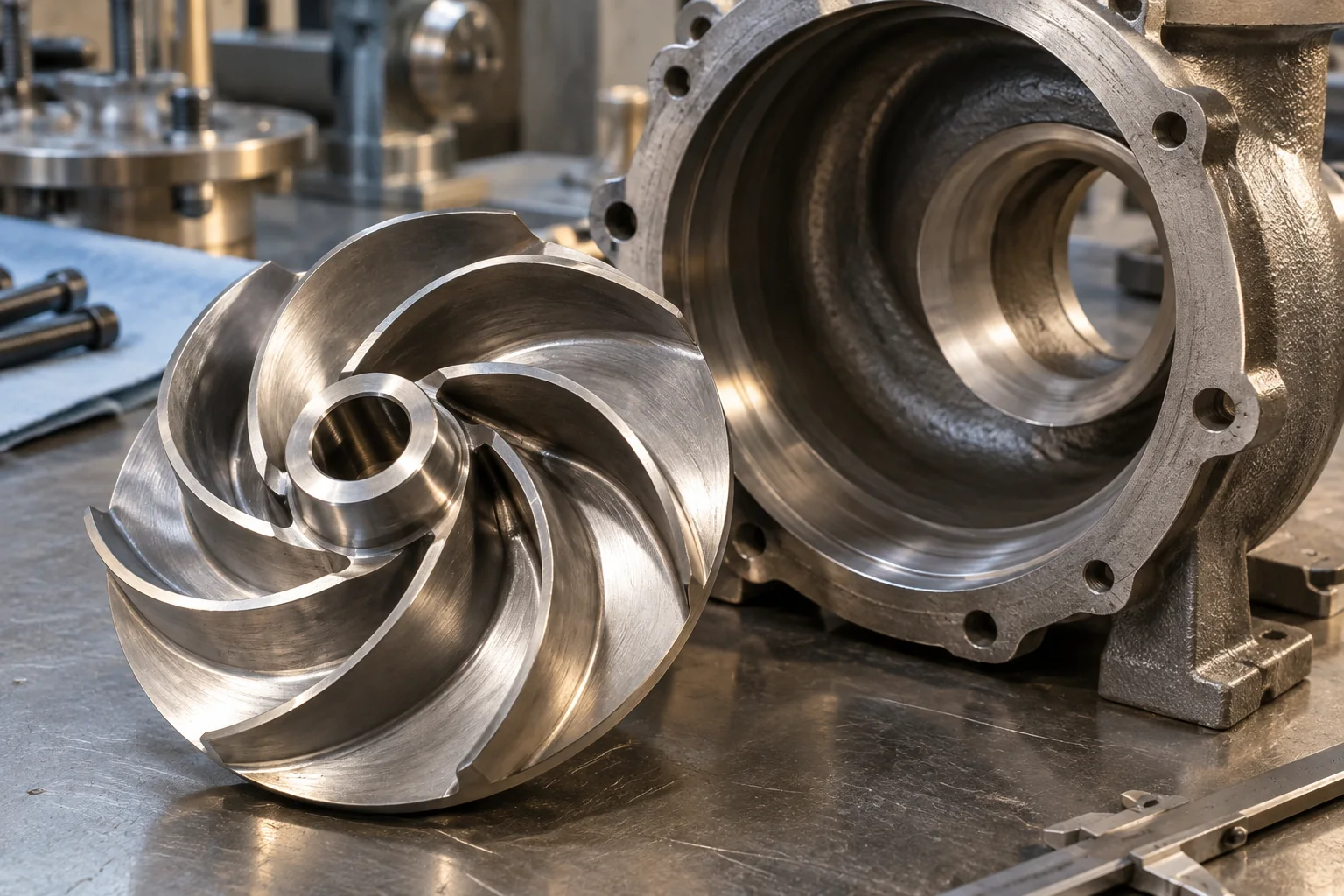

Girante in acciaio e voluta aperta di una pompa centrifuga
Geometria della girante, voluta e giochi interni determinano curva, rendimento e comportamento con il fluido.
FAMIGLIE COSTRUTTIVE

Le principali varianti di pompe centrifughe industriali.

Orientamento dell'albero, numero di stadi, aspirazione e tenuta cambiano ingombro, curva e campo applicativo.

Monostadio end-suction

Aspirazione assiale e mandata radiale, con girante singola. Diffusa per acqua e servizi generali.

  • Su base o monoblocco
  • Manutenzione semplice
  • Ampia gamma di portate

Multistadio

Più giranti in serie aumentano progressivamente la prevalenza, in disposizione orizzontale o verticale.

  • Pressurizzazione e caldaie
  • Osmosi e lavaggi
  • Alte prevalenze

Verticali e in-line

Albero verticale o bocche allineate riducono l'impronta a terra e facilitano circuiti compatti.

  • HVAC e ricircolo
  • Vasche e serbatoi
  • Spazi tecnici ridotti

Split-case

Il corpo diviso e la doppia aspirazione si prestano a grandi portate e manutenzione programmata.

  • Acquedotti e raffreddamento
  • Carichi bilanciati
  • Grandi diametri

Autoadescanti

Separano aria e liquido per evacuare l'aria dalla linea dopo il primo riempimento.

  • Serbatoi interrati
  • Acque di cantiere
  • Linee che possono svuotarsi

Sommerse e vertical turbine

La parte idraulica lavora immersa o sospesa nella colonna per pozzi, vasche profonde e prese d'acqua.

  • Aspirazione favorevole
  • Installazione verticale
  • Acque grezze e pozzi

Magnetiche / sealless

L'assenza della tenuta dinamica esterna riduce il rischio di emissione per fluidi pericolosi.

  • Chimica fine
  • Fluidi corrosivi
  • Protezione marcia a secco

Sanitarie

Geometrie drenabili, finiture e connessioni igieniche supportano lavabilità e controllo della contaminazione.

  • Alimentare e bevande
  • Farmaceutico
  • CIP quando previsto
APPLICAZIONI

Dall'acqua di processo ai circuiti ad alta continuità.

Acquedotti e trattamento acquaSollevamento, filtrazione, osmosi e pressurizzazione.
HVAC e teleriscaldamentoCircolazione di acqua calda o refrigerata.
Chimica e farmaceuticaTrasferimento con materiali e tenute compatibili.
Alimentare e bevandeProdotto, servizi, CIP e design igienico.
Oil & gas e petrolchimicoProcessi con requisiti costruttivi dedicati.
Energia e industriaRaffreddamento, condensa e servizi ausiliari.

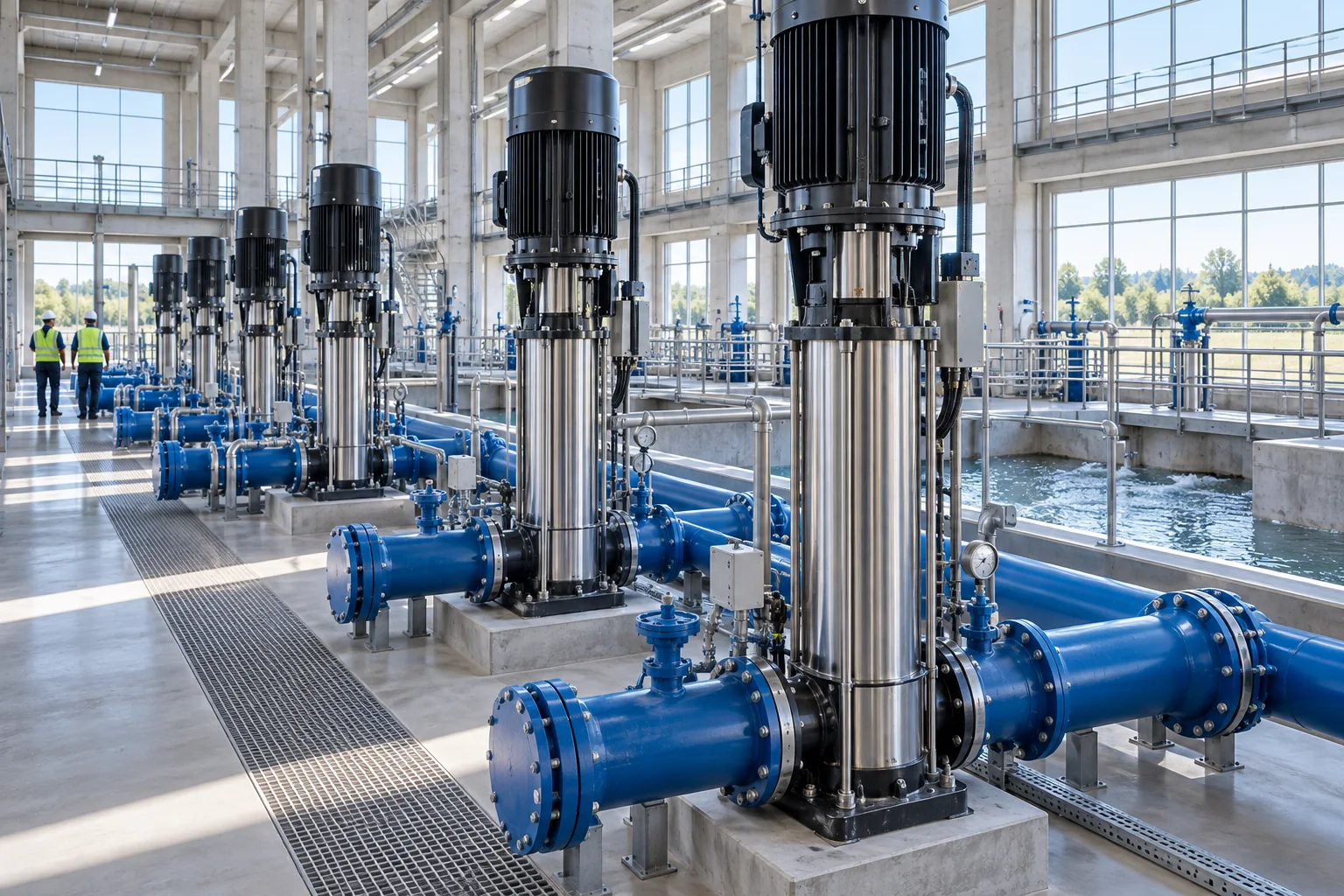

Pompe centrifughe verticali multistadio in un impianto di trattamento acqua
Impianti in parallelo richiedono curve, logiche di controllo e aspirazione valutate come sistema.
FLUIDO E COMPATIBILITÀ

Il liquido decide materiali, tenuta e idraulica.

Acqua pulita, miscela glicolata, solvente, acido, prodotto alimentare o sospensione non sono intercambiabili. La selezione considera temperatura, densità, viscosità, pressione di vapore, solidi, gas disciolti, abrasività e corrosività.

Ghisa e acciai al carbonioServizi generali compatibili, entro limiti definiti.
Acciai inossidabiliProcessi corrosivi, puliti o igienici.
Leghe e rivestimentiPer corrosione, temperatura o erosione specifiche.
Tenute meccanicheSingole, doppie o con sistemi ausiliari.

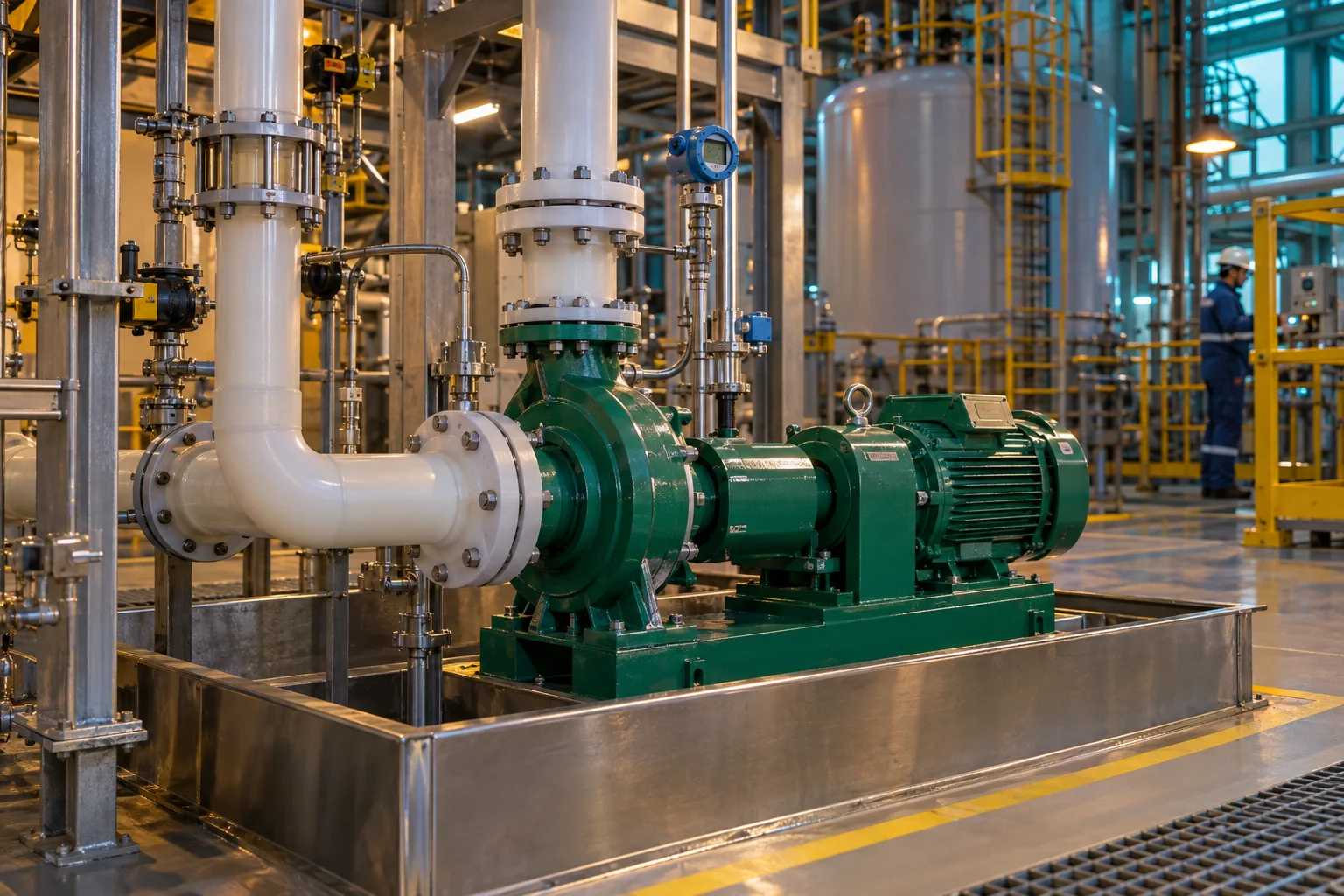

Pompa centrifuga installata su skid di contenimento in un processo chimico
La compatibilità riguarda corpo, girante, elastomeri, tenuta, guarnizioni e connessioni.
DIMENSIONAMENTO

Otto variabili collegate prima di scegliere modello e motore.

01

Portata reale

Nominale, minima, massima, picchi e contemporaneità.

02

Curva impianto

Dislivello più perdite di tubi, valvole e apparecchiature.

03

Punto di lavoro

Intersezione H-Q vicina al BEP e nel campo raccomandato.

04

NPSH disponibile

Pressione, quota, temperatura, livello e perdite.

05

Proprietà del fluido

Densità, viscosità, gas, solidi, corrosione e taglio.

06

Regolazione

Inverter, valvola, girante o più pompe.

07

Continuità

Ridondanza, duty/standby e manutenzione senza fermo.

08

Costo di ciclo vita

Energia, tenute, cuscinetti, ricambi e indisponibilità.

Curva pompaLa prevalenza tende a diminuire aumentando la portata.
Curva impiantoLe perdite dinamiche crescono con la portata.
Punto di lavoroÈ l'incontro tra le due curve, non un dato isolato.
CONFRONTO RAPIDO

La configurazione deve risolvere il servizio, non soltanto raggiungere Q e H.

ConfigurazioneQuando è indicataPunto di forzaDa verificare
End-suction monostadioServizi generali e portate medio-alteSemplicità e gamma ampiaAdescamento, NPSH e allineamento
Verticale multistadioPrevalenza elevata e spazio ridottoCompattezza e pressioneNumero stadi e materiali
In-lineRicircolo e montaggio sulla tubazioneIngombro contenutoCarichi e accessibilità
AutoadescanteAspirazione da quota inferioreGestione aria in avviamentoTempo e altezza reale
Split-caseGrandi portate e continuitàEfficienza e manutenzioneFondazione e transitori
Magnetica / seallessFluidi pericolosiNessuna tenuta esternaCalore, solidi e marcia a secco
AFFIDABILITÀ

Molti guasti nascono fuori dalla pompa.

  • Aspirazione: linea corta e regolare, senza sacche d'aria.
  • Fondazione: basamento stabile, livellamento e serraggio.
  • Allineamento: verificato dopo le tubazioni e, se richiesto, a caldo.
  • Tubazioni: senza carichi eccessivi sulle bocche.
  • Tenuta: sistemi di lavaggio o barriera coerenti.
  • Diagnostica: trend di vibrazioni, temperatura, assorbimento, Q e H.

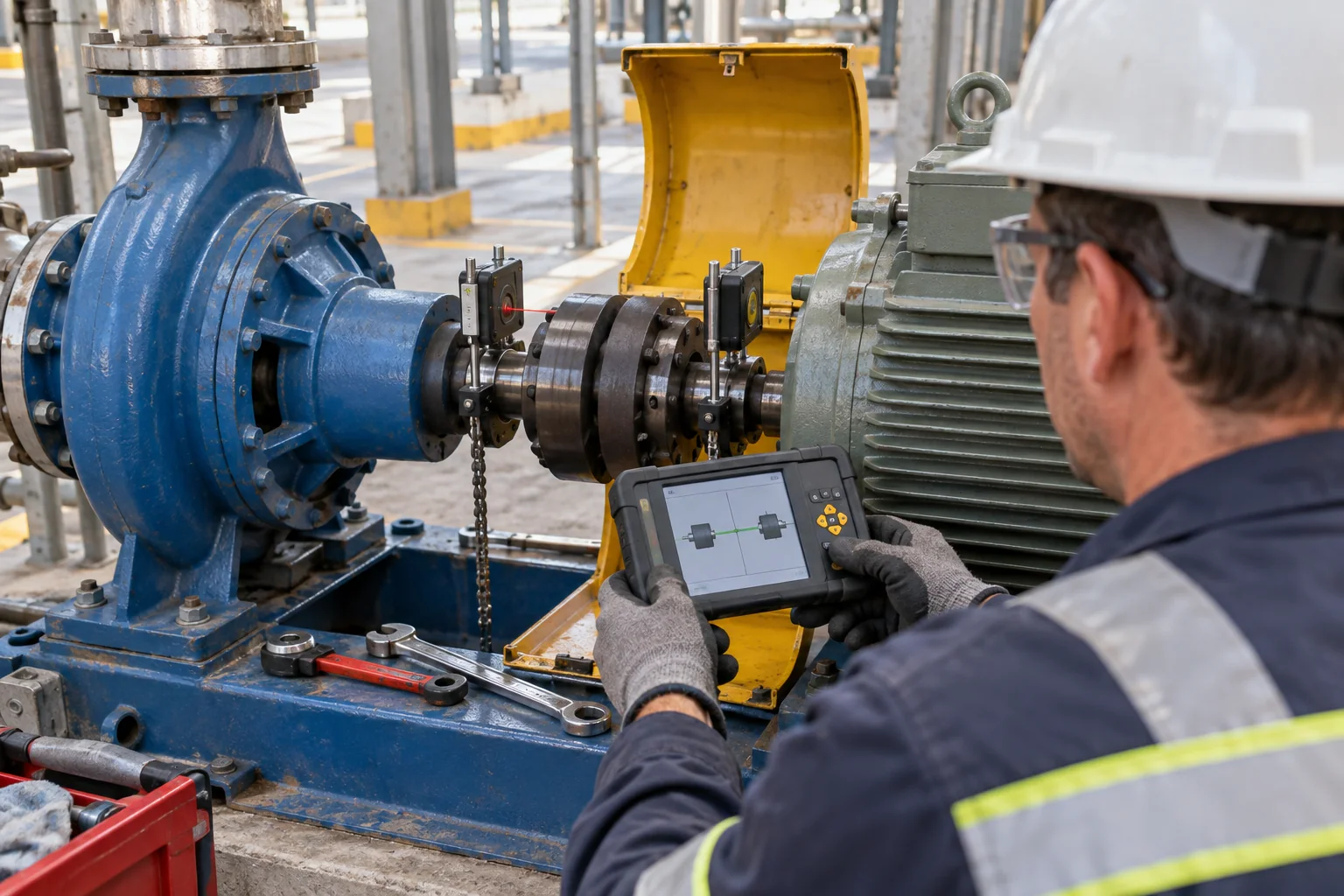

Tecnico che verifica l'allineamento tra pompa centrifuga e motore
Il disallineamento riduce la vita di giunto, cuscinetti e tenuta anche quando la portata è corretta.
CONTROLLO DEL SISTEMA

Inverter e sensori funzionano bene solo con una logica coerente.

SorgenteAspirazionePompaMisureReteUtenza

Velocità variabile

Modifica la curva e può ridurre energia nei sistemi con domanda variabile.

Più pompe

Il parallelo amplia la portata; la serie aumenta la prevalenza.

Protezione

Livello, pressione, portata e assorbimento prevengono condizioni dannose.

Transitori

Avviamenti e valvole possono generare colpi d'ariete da verificare.

NORME E DOCUMENTI

Prestazioni e costruzione devono essere dichiarate in modo confrontabile.

ISO 9906Prove di accettazione delle prestazioni idrauliche.
ISO 2858 / EN 733Dimensioni per famiglie normalizzate end-suction.
ISO 5199Specifiche tecniche di Classe II.
API 610 / ISO 13709Pompe per industrie petrolifere, petrolchimiche e gas.
API 685Pompe centrifughe sealless per servizi specifici.
Documenti di fornituraCurve, datasheet, materiali, tenute, collaudi e manuali.
ERRORI DA EVITARE

Sette scelte che aumentano consumo, cavitazione e fermo impianto.

Sovradimensionare “per sicurezza”Può portare lontano dal BEP e imporre strozzamento continuo.
Usare pressione come prevalenzaOccorre considerare densità, dislivello e perdite.
Ignorare il livello minimoLa peggiore aspirazione determina il margine reale.
Strozzare in aspirazioneRiduce l'NPSH disponibile e favorisce cavitazione.
Trascurare la viscositàLe curve ad acqua non descrivono ogni liquido.
Scegliere materiali per nomeContano concentrazione, temperatura e contaminanti.
Guardare solo il prezzoEnergia e fermo possono superare l'acquisto.
CERCHI UNA POMPA CENTRIFUGA?

Ti aiutiamo a trovare aziende specializzate.

Descrivi fluido, portata, prevalenza e aspirazione. Se non hai tutti i dati, indica processo, dislivelli e obiettivo.

Acqua e HVACProcesso chimicoMultistadioImpianti e revamping
Consulente e responsabile di impianto valutano la curva di una pompa centrifuga
Dal profilo di servizio alla configurazione adatta.
DATI PER UNA QUOTAZIONE UTILE

La checklist da preparare prima del confronto.

  • Fluido e composizione
  • Portata min/nom/max
  • Prevalenza o curva impianto
  • Temperatura e pressione
  • Livelli minimi e massimi
  • Condizioni di aspirazione
  • Densità e viscosità
  • Solidi e passaggio libero
  • Materiali richiesti
  • Tenuta e ausiliari
  • Alimentazione e controllo
  • Ore e ridondanza
PRODUTTORI E MARCHI

Marchi presenti nel mercato delle pompe centrifughe.

Elenco orientativo, non una classifica né una raccomandazione. Gamma, materiali, assistenza e conformità vanno confrontati sul servizio reale.

KSBPompe normalizzate, di processo, acqua ed energia.
GrundfosEnd-suction, in-line, multistadio e pressurizzazione.
SulzerProcesso, multistadio, verticali e servizi gravosi.
Xylem / LowaraAcqua, edifici, industria e sistemi integrati.
EbaraAcciaio inox, ghisa, multistadio e acqua.
WiloIn-line, HVAC e controllo intelligente.
CalpedaMonoblocco, normalizzate, multistadio e sommerse.
CaprariSollevamento acqua e infrastrutture idriche.
PRODUCI O DISTRIBUISCI POMPE CENTRIFUGHE?

Scopri come collaborare con noi.

Per produttori, distributori, grossisti, rivenditori, system integrator, installatori e manutentori interessati a richieste coerenti.

NUOVE RICHIESTE · PROFILO TECNICO · AREE SERVITE
Team tecnico commerciale esamina girante e corpo di una pompa industriale
Competenze tecniche, servizio e presenza sul territorio.
FAQ

Domande frequenti sulle pompe centrifughe.

Come funziona una pompa centrifuga?

La girante accelera il liquido e la voluta o il diffusore convertono parte della velocità in pressione.

Come si calcola la prevalenza?

Si sommano dislivello statico, differenza di pressione e perdite alla portata di progetto.

Portata e prevalenza sono la stessa cosa?

No. La portata misura il volume nel tempo; la prevalenza l'energia fornita al fluido.

Che cosa rappresenta la curva H-Q?

Mostra la prevalenza sviluppata al variare della portata, per girante e velocità definite.

Che cos'è il punto di lavoro?

È l'intersezione tra la curva della pompa e quella dell'impianto.

Che cosa significa BEP?

È il punto di massimo rendimento della pompa nelle condizioni dichiarate.

Che cosa significa NPSH?

Confronta l'energia disponibile in aspirazione con quella richiesta dalla pompa.

Come si riconosce la cavitazione?

Rumore, vibrazioni, calo di prestazioni e danni alla girante sono segnali tipici.

Quando scegliere una multistadio?

Quando serve maggiore prevalenza mediante più giranti in serie.

Una centrifuga standard è autoadescante?

No. Deve essere riempita e sfiatata; la versione autoadescante ha una camera dedicata.

Quando serve il trascinamento magnetico?

Quando si vuole eliminare la tenuta dinamica esterna, soprattutto con fluidi pericolosi.

Inverter o valvola?

Dipende dalla curva del sistema e dal campo richiesto; l'inverter non sostituisce il dimensionamento.

Si possono installare pompe in parallelo?

Sì, ma il risultato va calcolato sulla curva combinata e sulla rete reale.

Quale materiale scegliere?

Dipende da fluido, concentrazione, temperatura, contaminanti e abrasione.

Perché consuma più del previsto?

Punto fuori progetto, girante o velocità eccessive, fluido diverso o usura sono cause possibili.

Quanto costa una pompa industriale?

Dipende da Q, H, materiali, tenuta, motore, standard, controlli e collaudi.

Quale manutenzione richiede?

Controlli su tenuta, cuscinetti, lubrificazione, allineamento, vibrazioni e prestazioni.

Quali dati servono per il preventivo?

Fluido, Q, H, temperature, pressioni, NPSH, impianto, materiali, controllo e ore annue.

DAL FLUIDO AL PUNTO DI LAVORO

Non sai ancora quale pompa centrifuga scegliere?

Parti dai dati del processo e della rete. Ti aiutiamo a trovare aziende adatte.

Descrivi la tua esigenza
